Pojezd na dveře HELM typ 85, jednopárový s otočným šroubem je vhodný pro posuvné dveře a mříže, skládací dveře či vrata s otáčivým pohybem. Číst

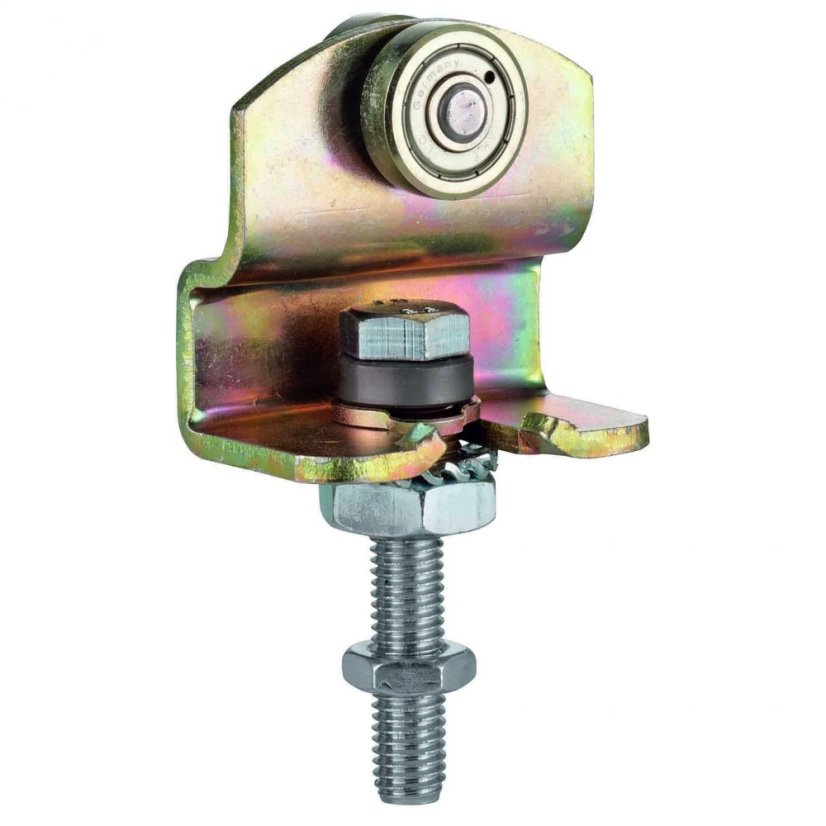

Pojezd na dveře HELM typ 85, jednopárový s otočným šroubem
Pojezd na dveře typ 85 s horizontálně otočným šroubem je vhodný pro použití na posuvné dveře či posuvné mříže, ale také na skládací dveře nebo vrata s otáčivým pohybem. Tento typ pojezdu je vhodný pro montáž do ocelového rámu dveří či vrat, ale může být použit také na celodřevěné rámy dveří a to při dokoupení příruby, která se připevní na rám dveří.

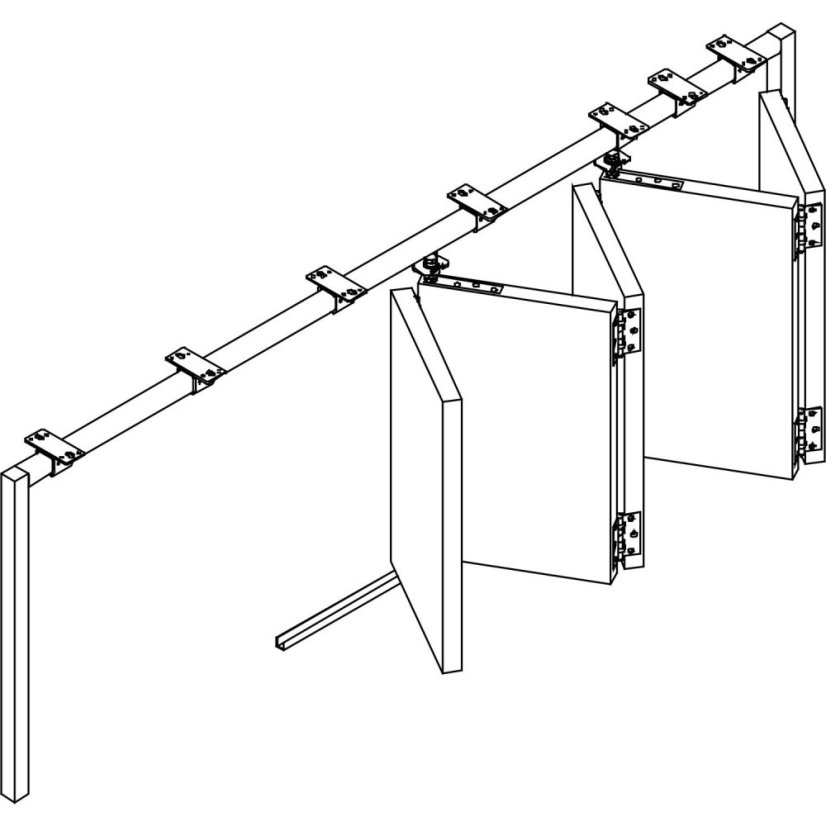

Na každé posuvné dveře použijeme vždy jen dvě pojezdové kladky, které nám optimálně rozloží nosnost a dveře/vrata budou jezdit v rovině. V případě aplikace na skládací dveře připadá na jednu sekci vždy jedna pojezdová kladka.

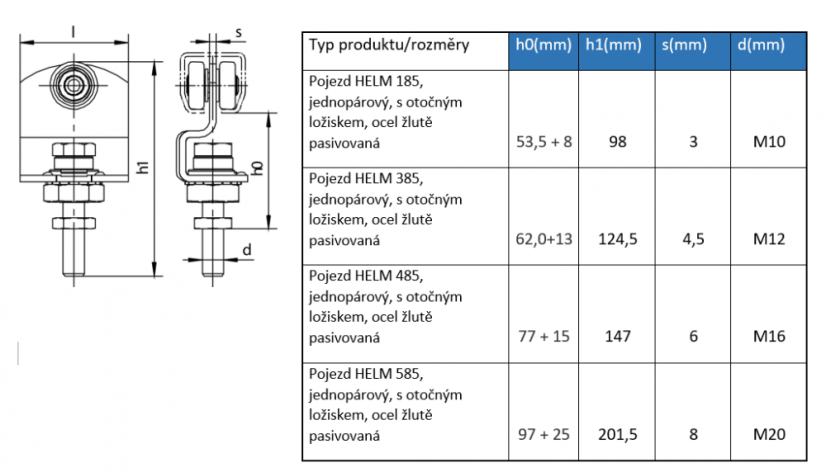

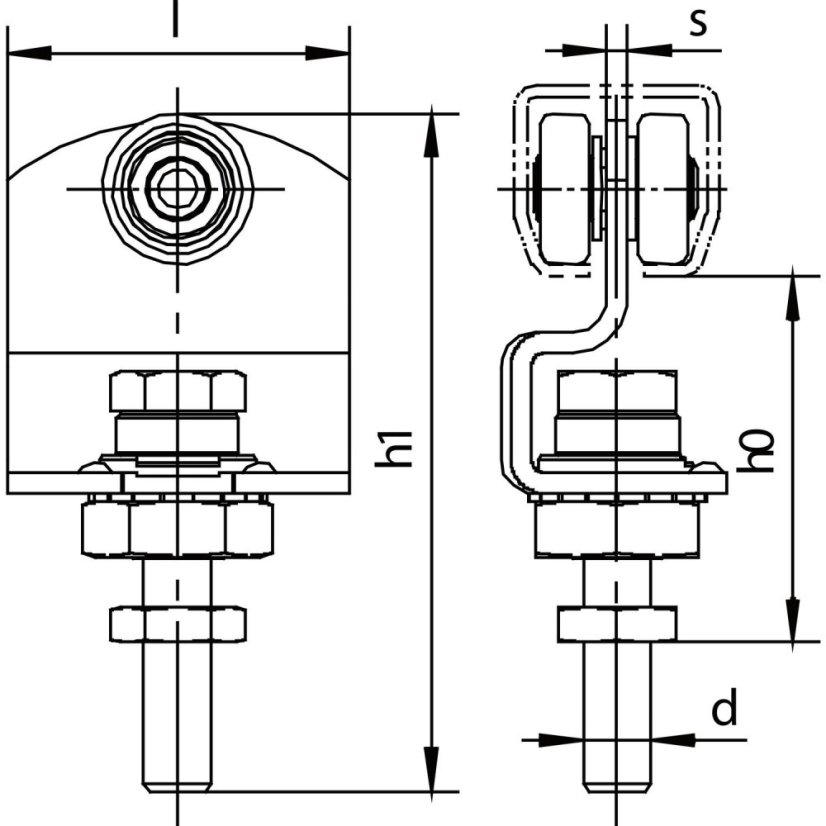

Tabulka rozměrů a maximálního zatížení pojezdu
|
Velikost/typ |
Max. nosnost 1 pojezdu v kg |
h0 (mm) |
h1 (mm) |
s (mm) |
d (mm) |
|---|---|---|---|---|---|
|
100 |
30 |
53,5+8 |
98 |
3 |
M10 |
|
300 |
65 |
62,0+13 |
124,5 |
4,5 |
M12 |
|
400 |
100 |
77+15 |
147 |
6 |
M16 |
|
500 |
200 |
97+25 |
201,1 |
8 |
M20 |
Nevíte jaký pojezd vybrat, jaké jsou mezi nimi rozdíly? Vše o pojezdech se dozvíte v článku na blogu.
| Materiál | Ocel žlutě pasivovaná |
|---|---|
| Produktová řada | HELM |
| Použití na | Dřevěné, kovové, hliníkové dveře |
| Použití do | Interiér (domácí prostředí), Exteriér (venkovní prostředí) |
| Velikost/Typ | 100, 300, 400, 500 |
| Max. nosnost pojezdu | 30 kg, 40 kg, 50 kg, 60 kg, 65 kg, 70 kg, 80 kg, 85 kg, 100 kg, 130 kg, 200 kg |
