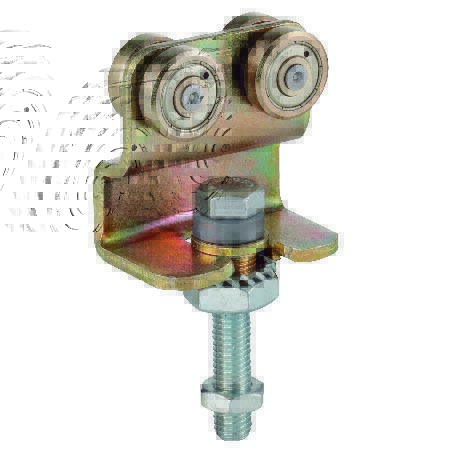

Pojezd na dveře HELM typ 86, dvoupárový s otočným šroubem
![HELM HELM](https://laportecz.s11.cdn-upgates.com/_cache/1/4/145ad1464449151b12c6d7dda445fc12-helm-logo.jpg)
Pojezd na dveře HELM typ 86, dvoupárový s otočným šroubem je vhodný pro posuvné dveře a mříže, skládací dveře či vrata s otáčivým pohybem. Více
Kód produktu: 10-102288 Doprava a platba
Pojezd na dveře HELM typ 86, dvoupárový s otočným šroubem
Pojezd na dveře typ 86 s horizontálně otočným šroubem je vhodný pro použití na posuvné dveře či posuvné mříže, ale také na skládací dveře, či vrata s otáčivým pohybem. Tento typ pojezdu je vhodný pro montáž do ocelového rámu dveří či vrat, ale může být použit také na celodřevěné rámy dveří a to při dokoupení příruby, která se připevní na rám dveří.
Na každé posuvné dveře použijeme vždy jen dvě pojezdové kladky, které nám optimálně rozloží nosnost a dveře/vrata budou jezdit v rovině.

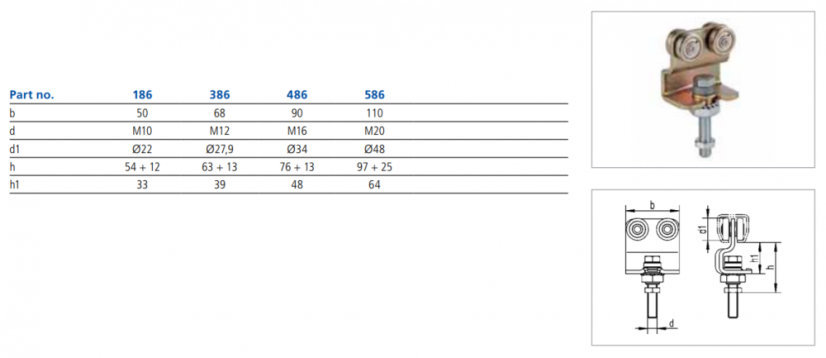

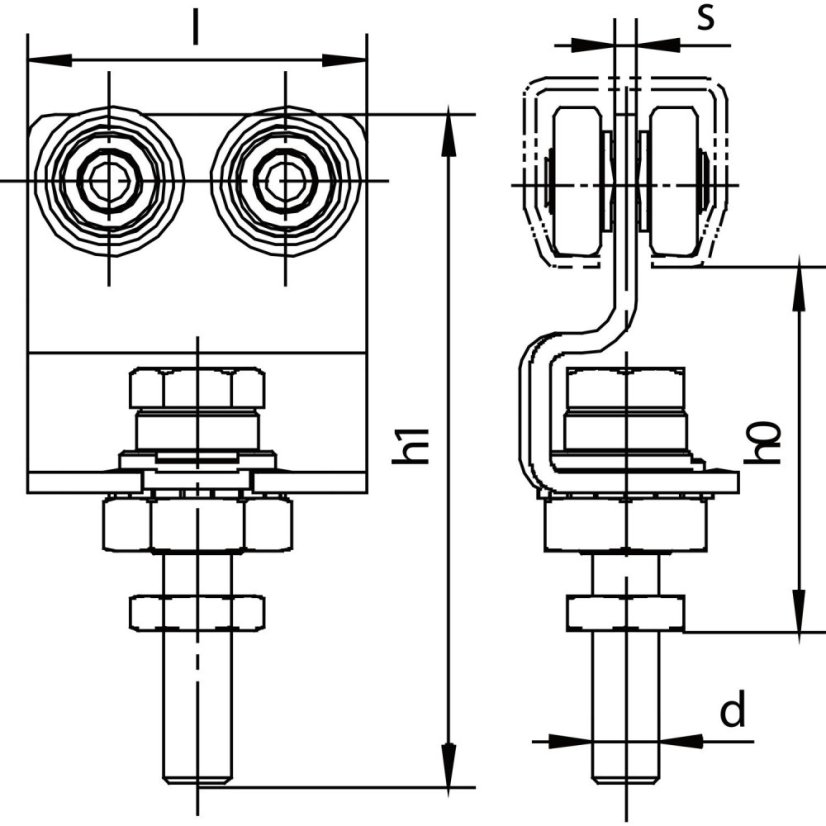

Tabulka rozměrů a maximálního zatížení pojezdu
Velikost/typ |
Max. nosnost 1 pojezdu v kg |
b
|
d |
d1 |
h |
h1 |
---|---|---|---|---|---|---|
100 |
50 |
50 |
M10 |
O22 |
54+12 |
33 |
300 |
85 |
68 |
M12 |
O27,9 |
63+13 |
39 |
400 |
150 |
90 |
M16 |
O34 |
76+13 |
48 |
500 |
300 |
110 |
M20 |
O48 |
97 + 25 |
64 |
Materiál | Ocel žlutě pasivovaná |
---|---|
Produktová řada | HELM |
Použití na | Dřevěné, kovové, hliníkové dveře |
Použití do | Interiér (domácí prostředí), Exteriér (venkovní prostředí) |
Velikost/Typ | 100, 300, 400, 500 |
Max. nosnost pojezdu | 30 kg, 40 kg, 50 kg, 60 kg, 65 kg, 70 kg, 80 kg, 85 kg, 100 kg, 130 kg, 200 kg, 300 kg |
